Panel sándwich para cubierta: guía completa de instalación

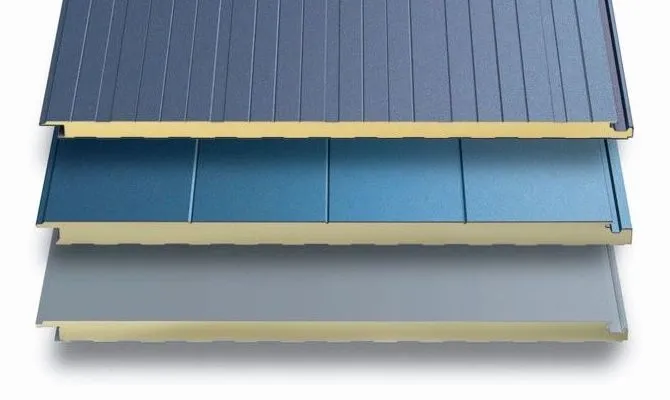

El panel sándwich de cubierta es la solución más extendida para cubrir naves industriales, almacenes, granjas y viviendas que necesitan un aislamiento térmico eficiente en el menor tiempo posible. Sin embargo, una instalación deficiente puede arruinar las prestaciones del material. En esta guía repasamos paso a paso cómo instalar panel sándwich de cubierta correctamente, desde la preparación de la estructura hasta los remates finales.

Antes de empezar: requisitos previos

Una buena instalación comienza antes de subir el primer panel al tejado. Estos son los puntos que debes tener resueltos:

• Estructura portante nivelada: Las correas (metálicas o de madera) deben estar alineadas y a la distancia correcta. La separación máxima entre correas depende del espesor del panel: para paneles de 30-40 mm, máximo 1,5 m; para 60-80 mm, hasta 2,5 m; para 100 mm o más, hasta 3,5 m.
• Pendiente mínima: El panel sándwich de cubierta con perfil trapezoidal necesita una pendiente mínima del 5 % (unos 3°) para garantizar la evacuación del agua. Cuanto mayor sea la pendiente, mejor drenará y menor riesgo de filtraciones.
• Herramientas necesarias: Atornillador con regulación de par, brocas para chapa, disco de corte de widia (nunca radial abrasiva), cinta métrica, tiralíneas y EPI completo (arnés, guantes, gafas).
• Planificación del montaje: Los paneles se colocan siempre desde el alero hacia la cumbrera, y en sentido contrario al viento dominante. Esto evita que el agua y el viento se cuelen por los solapes.

Paso 1: Recepción y almacenamiento del material

Al recibir los paneles en obra, comprueba que las cantidades y medidas coinciden con el pedido. Inspecciona visualmente las chapas en busca de daños de transporte. Si los paneles no se instalan de inmediato:

• Almacénalos sobre tacos de madera, inclinados ligeramente para que escurra el agua de lluvia.
• No apiles más de 3-4 paneles para evitar deformaciones por peso.
• Retira el film protector de la cara exterior en un plazo máximo de 4-6 semanas tras la instalación; si se deja más tiempo, se adhiere a la chapa y resulta difícil de retirar.

Paso 2: Colocación del primer panel

El primer panel es el más importante, porque marca la alineación del resto de la cubierta:

1. Coloca el panel en la esquina inferior de la cubierta (en el alero), con el solape lateral orientado hacia el lado contrario al viento dominante.
2. Verifica que sobresale entre 5 y 10 cm del alero para permitir que el agua caiga al canalón sin mojar la estructura.
3. Comprueba la escuadra respecto al alero y a la correa de arranque.
4. Fija provisionalmente con dos tornillos para poder corregir antes de atornillar definitivamente.

Paso 3: Fijación a las correas

La fijación correcta es clave para la estanqueidad y la resistencia al viento. Puntos esenciales:

• Tipo de tornillo: Tornillo autorroscante con arandela de EPDM (neopreno). El diámetro habitual es 6,3 mm para correas metálicas y 6,5 mm para correas de madera. La longitud debe atravesar el panel y penetrar al menos 25 mm en la correa.
• Punto de fijación: Siempre en el valle del perfil trapezoidal (la parte baja de la greca), nunca en la cresta. Fijar en la cresta provoca deformaciones y acumulación de agua alrededor del tornillo.
• Densidad de fijación: Como referencia general, un tornillo por valle en cada correa. En zonas de borde y esquina (donde la succión del viento es mayor), se duplica la densidad: un tornillo en cada valle en cada correa.
• Par de apriete: Ajustar hasta que la arandela de EPDM se comprima ligeramente formando un sello estanco, sin deformar la chapa. Un apriete excesivo aplasta la arandela y pierde estanqueidad; uno insuficiente deja pasar el agua.

Paso 4: Solape longitudinal entre paneles

Los paneles sándwich de cubierta tienen un sistema machihembrado en sus bordes laterales que garantiza el encaje y la estanqueidad. Al colocar el segundo panel junto al primero:

1. Encaja el macho del nuevo panel en la hembra del panel ya fijado.
2. Presiona con la mano o con un taco de madera para que el machihembrado cierre completamente.
3. Aplica un cordón de sellador de poliuretano o silicona neutra en el interior del solape si la pendiente es inferior al 10 % o en zonas de alta pluviometría.
4. Fija el panel a las correas siguiendo el mismo patrón del paso anterior.

Paso 5: Solape transversal (paneles en longitud)

Cuando la longitud de la cubierta supera la del panel, es necesario hacer un solape transversal. Este es el punto más delicado de toda la instalación:

• Longitud de solape: Mínimo 20 cm en pendientes normales (>10 %). En pendientes bajas (5-10 %), aumentar a 30 cm.
• Sellado: Aplicar un doble cordón de sellador de poliuretano a lo largo del solape, a unos 2-3 cm de cada borde.
• Sentido del solape: El panel superior siempre monta sobre el inferior (como las tejas), para que el agua escurra por encima sin infiltrarse.
• Fijación: Tornillos de cosido entre las dos chapas del solape, cada 50 cm aproximadamente, además de los tornillos a correa.

Paso 6: Remates y accesorios

Los remates son imprescindibles para cerrar la cubierta y proteger los puntos vulnerables:

• Cumbrera: Pieza de remate superior que cubre la unión entre las dos vertientes del tejado. Se fija con tornillos de cosido y sellador en ambos lados.
• Remate de alero: Pieza en forma de L que cierra el frente del panel en el alero, impidiendo la entrada de agua, pájaros e insectos.
• Remate lateral (hastial): Cubre el borde del panel en los laterales de la cubierta.
• Limahoyas y limatesas: Piezas para las intersecciones entre faldones de cubierta en ángulo entrante o saliente.
• Pasamuros y chimeneas: Collares de sellado prefabricados que se ajustan alrededor de cualquier elemento que atraviese la cubierta.

Todos los remates deben fijarse con tornillos de cosido y sellados con silicona o masilla de poliuretano para garantizar la estanqueidad.

Errores habituales que debes evitar

En nuestra experiencia suministrando panel sándwich en Valencia, estos son los errores más frecuentes que vemos en obra:

1. Cortar con radial abrasiva: El disco genera chispas y calor que queman el galvanizado y la pintura, provocando oxidación prematura en la zona de corte. Usa siempre disco de widia o cizalla.
2. No respetar la pendiente mínima: Con pendientes inferiores al 5 %, el agua se estanca en los valles del perfil y acaba filtrándose por los tornillos.
3. Atornillar en la cresta: Es un error muy extendido. La cresta se deforma, el agua se acumula y la arandela pierde sellado.
4. Olvidar el sellante en solapes transversales: Sin sellador, el agua asciende por capilaridad entre las dos chapas y gotea al interior.
5. Pisar sobre las crestas: Al caminar sobre el panel durante el montaje, pisar siempre en el valle, nunca en la cresta. El peso sobre la cresta abolla la chapa superior.
6. Dejar el film protector más de 6 semanas: El sol endurece el adhesivo del film y se vuelve prácticamente imposible de retirar sin dañar la pintura.

¿Cuánto cuesta instalar panel sándwich de cubierta?

Los costes dependen del espesor del panel, la complejidad de la cubierta y la zona geográfica. A modo orientativo:

Para una cubierta típica de 200 m² con panel de 60 mm, el coste total instalado (material + remates + mano de obra) suele situarse entre 7 000 y 10 000 €.
